製品の特徴
メンテナンスの容易さ
構造部品はSHANTUIの成熟した製品の良さを受け継いでおり、品質は安定しています。
電気配線ハーネスは、高度な保護を備えたシームレスコルゲートチューブとワイヤースプリッターを採用しています。
コアの電気および油圧コンポーネントは輸入されており、安定した品質と高い信頼性があります。
運用実績
作業装置の制御は、起伏制御、持ち上げ制御、カウンターウェイト制御に分けられます。 操作は、減圧パイロット制御弁を採用して、油圧反転弁の動作モードを制御します。これには、操作が簡単で、柔軟性と省力化、優れた微調整性能、および本体への便利な配置という利点があります。
フックとブームはジョイスティックに集約され、カウンターウェイトには別のジョイスティックがあり、さまざまな作業条件で簡単かつ迅速に実行できます。 微動性能は良好で、ユーザーの対応する要件の精度を保証するだけでなく、作業効率も向上させます。
フックとブームを巻き上げるための油圧モーターは、非常に高い体積効率と高品質のバランスバルブを備えており、巻き上げの二次スライドと空のフックの揺れの現象を排除します。 フックホイストに搭載されたクラッチがフリーフォールフック機能を実現。
仕事の適応性

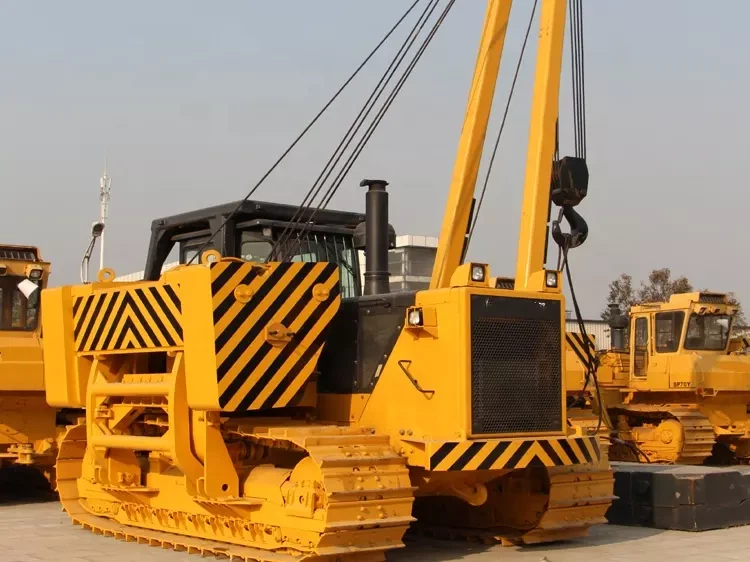

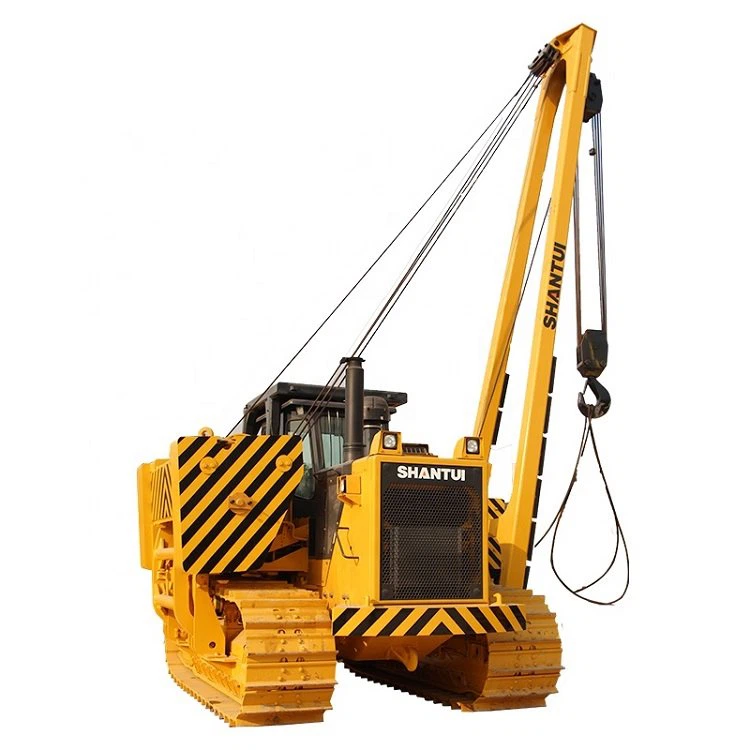

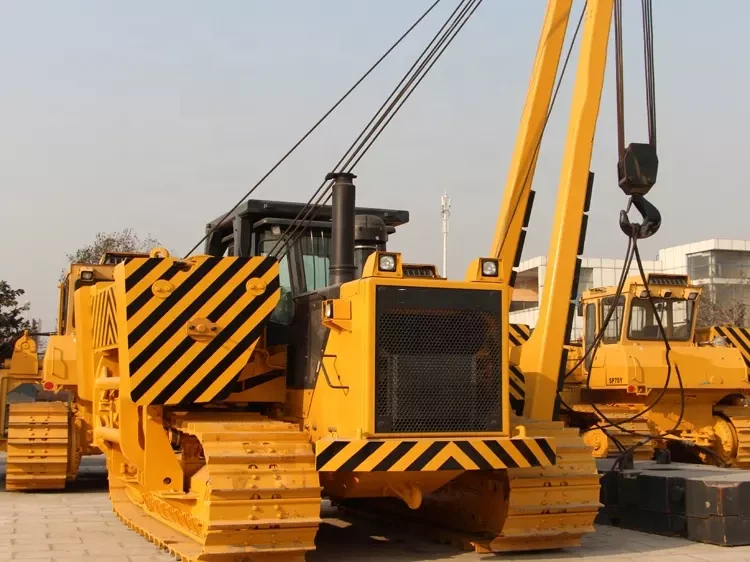

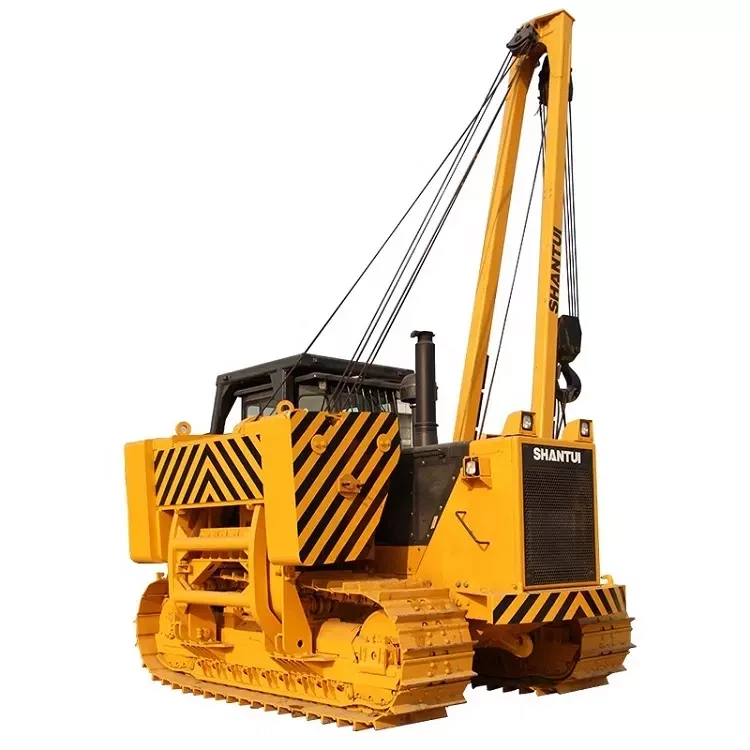

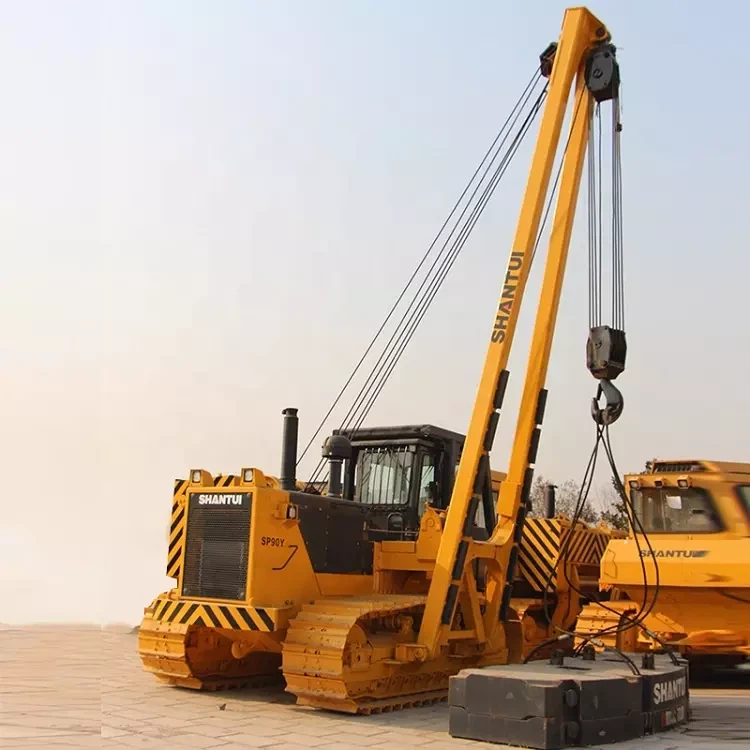

90 トンの Pipelayer SP90Y は、シャーシの安定性が高く、平均燃費が低く、経済的です。
ブームの作動範囲が広く、フックが素早く上がります。
力強い荷重での歩行、強力な吊り上げ能力と高い作業効率。
フック、ブーム、カウンターウェイトは、無段階速度制御、複合アクションを実現できます。
フックとブームの巻き上げは、減速とトルク増加のためにすべて3段遊星歯車であり、大きな安全率と高い機械効率を備えています。
90 トンの Pipelayer SP90Y にはトルク リミッター システムが装備されており、操作のダイナミクスをリアルタイムで監視し、持ち上げの安全性を確保します。
パワーシステム
90 トンの Pipelayer SP90Y は、ブルドーザー用に再設計された Cummins エンジン、高効率の燃料噴射ポンプ、高性能、成熟した安定した品質、非常に大きな社会的所有権、強力な部品の汎用性、および低いメンテナンス コストを採用しています。
製品 | 90トンパイプレイヤー SP90Y |
性能パラメータ | |
運転質量(kg) | 57500 |
最大。 持ち上げ重量(T) | 90 |
エンジン定格電力(kw/hp) | 257kw |
最小。 回転半径(mm) | 3950mm |
地盤比圧(MPa) | 0.081 |
エンジン | |
エンジンモデル | QSNT |
シリンダー数×シリンダー径×ストローク(mm×mm) | 6*140*152 |
定格電力/定格回転数(kw/rpm) | 257/2000 |
最大。 トルク(Nm/r/min) | 1509/1400 |
全体寸法 | |
長さ(mm) | 5650 |
幅 (mm) | 4100 |
高さ (mm) | 3700 |
歩行性能 | |
1速前進/1速後退(km/h) | 0-3.7/0-4.5 |
前進2速/後進2速(km/h) | 0-6.8/0-8.2 |
前進3速/後進3速(km/h) | 0-11.5/0-13.5 |
歩行系 | |
トルクコンバーター | 三液単段単相 |
伝染 ; 感染 | 遊星歯車、多板クラッチ、強制潤滑と組み合わせた油圧 |
中央ドライブ | スパイラルベベルギア、一次減速、スプラッシュ潤滑 |
ステアリングクラッチ | ウェット、フローティングベルト、油圧アシスト |
ファイナルドライブ | 二次平歯車の減速、スプラッシュ潤滑 |
足回り | |
サスペンション方式 | 剛体梁構造 |
トラック中心距離 (mm) | 2490 |
履帯幅 (mm) | 860 |
地面の長さ (mm) | 3620 |
履数（片面/枚） | 45 |
チェーントラックピッチ (mm) | 228 |
ローラー数（片側） | 2 |
ローラー数（片側） | 9 |
作動油圧システム | |
作動ポンプ | 定量ギアポンプ、最大吐出量227ml/r |
パイロットポンプ | 定量ギアポンプ、最大吐出量10ml/r |
ワーキングバルブ | 比例多方弁 |
カウンターウェイトシリンダーボア (mm) | Φ125 |
燃料タンク容量 | |
燃料タンク (L) | 600 |
作動油タンク（L） | 400 |
作業機器 | |
最大揚程（mm） | 7000 |
フック昇降速度(m/min) | 0-6.5/0-15.5 |
ブームの長さ (m) | 8.6 |
