特性
メンテナンスが簡単

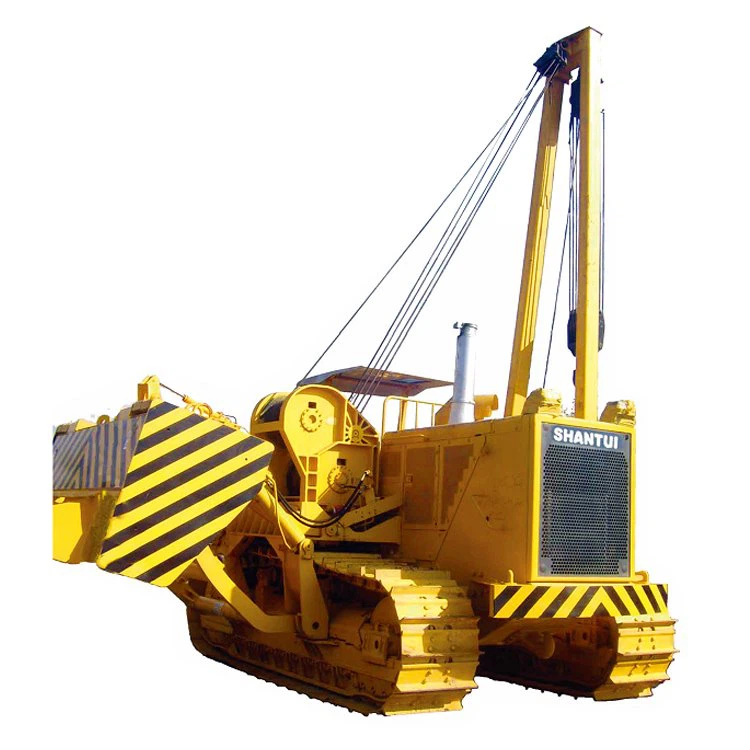

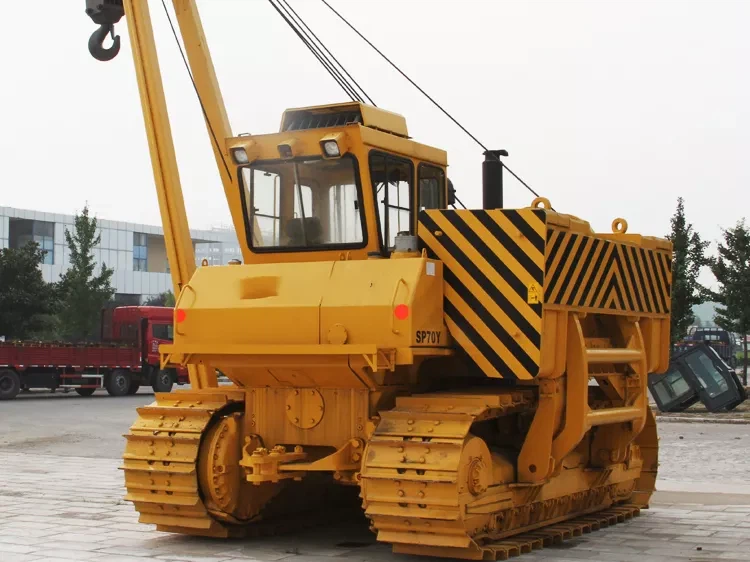

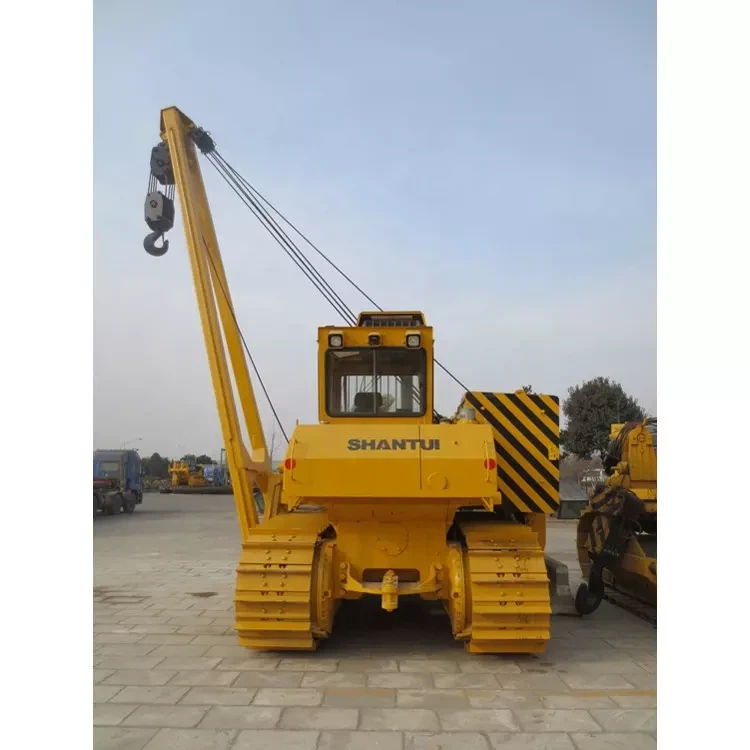

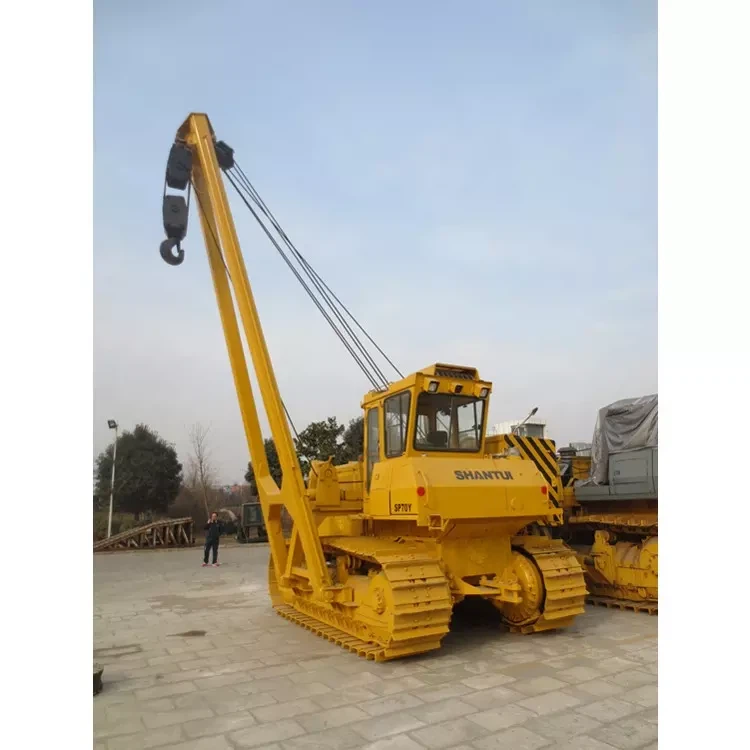

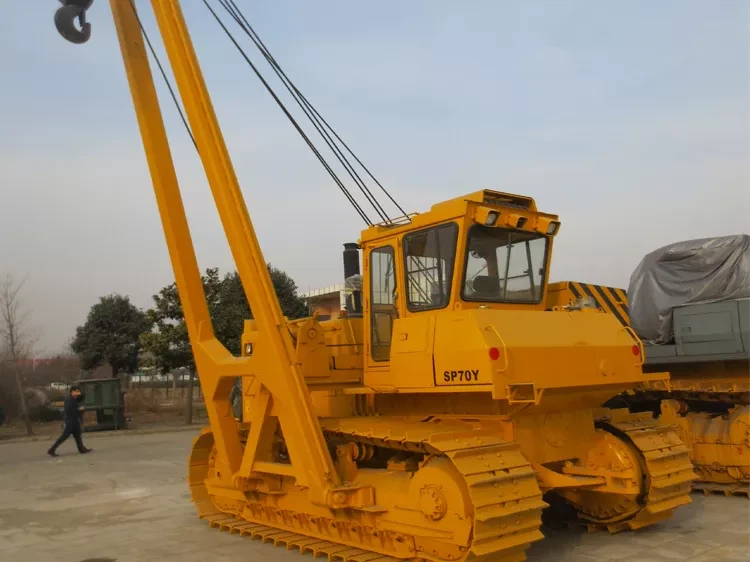

70トンパイプレイヤーSP70Y構造部品は、SHANTUI成熟製品の優れた安定した品質を継承します。
ワイヤーハーネスは、シームレスな波形チューブとシャントで分岐しており、高度な保護を備えています。
コア電気および油圧部品は、安定した信頼性の高い品質と高い信頼性を備えた輸入製品です。
動作実績
作業装置の制御は、可変振幅制御、巻き上げ制御、およびカウンタウェイト制御からなる。油圧反転バルブは、制御が簡単で柔軟で省力化され、微調整性能が良好で、70トンパイプレイヤーSP70Yボディに簡単に取り付けることができる減圧パイロット制御バルブによって制御されます。
フックとブームはジョイスティックで制御され、カウンターウェイトは別のジョイスティックによって制御され、さまざまな作業条件下で便利で迅速に操作でき、良好なジョグ性能を達成し、ユーザーの精度要件を保証し、作業効率を向上させます。
フックとブームウインチの油圧モータは非常に高い体積効率を持ち、優れたバランスバルブはウインチの二次スリップと空のフックのジッタを排除します。また、ヒッチウインチのクラッチにはフリードロップフック機能を搭載。
作業適応性
70トンパイプレイヤーSP70Yシャーシは、良好な安定性、低平均燃費と高経済性を持っています。
ブームは広い動作範囲を持ち、フックはすぐに持ち上げられます。
大きなベアリング容量、大きな持ち上げ重量、高い作業効率。
フック、ブーム、カウンターウェイトは、無段階の速度調整と複合的な動きを実現できます。
フックとブームウインチはどちらも、高い安全率と高い機械的効率で、減速とトルク増加のための3段遊星ギアを採用しています。
機械にはトルクリミッターシステムが装備されており、走行状態をリアルタイムで監視し、安全な持ち上げを保証します。
パワーシステム
70トンPipelayer SP70Yに搭載された重慶カミンズブルドーザーエンジンは、高性能、成熟した安定した品質、高い社会的所有権、強力なコンポーネントの汎用性、および低メンテナンスコストの特性を有する高効率燃料噴射ポンプを採用しています。
積 | 70トンパイプレイヤーSP70Y |
パフォーマンスパラメータ | |
動作重量(キログラム) | 47500 |
最大持ち上げ能力(T) | 70 |
エンジンの定格出力(キロワット/馬力) | 257 |
最小回転半径(mm) | 3950 |
接地圧(メガヘルペニア) | 0.086 |
エンジン | |
エンジンモデル | NTA855 - C360S10 |
シリンダー数×シリンダー直径×ストローク(mm×mm) | 6-139.7x152.4 |
定格電力/定格速度(キロワット/回転数) | 257/2000 |
最大トルク(N.m/r/分) | 1509/1400 |
機械の全体的な寸法 | |
長さ(ミリメートル) | 5560 |
幅(ミリメートル) | 3940 |
高さ(ミリメートル) | 3395 |
走行性能 | |
前進歯車 1/後進機 1 (km/h) | 0-3.7/0-4.5 |
前進歯車 2/後進歯車 2 (km/h) | 0-6.8/0-8.2 |
前進歯車3/後進歯車3(km/h) | 0-11.5/0-13.5 |
トラベリングシステム | |
油圧トルクコンバータ | 3素子単段および単相 |
感染 | 遊星歯車、マルチプレートクラッチ、油圧+強制潤滑タイプ |
メインドライブ | スパイラルベベルギア、1段減速、スプラッシュ潤滑 |
ステアリングクラッチ | 湿式、マルチプレートスプリング塗布、油圧式リリース式、手動油圧式 |
ステアリングブレーキ | ウェットタイプ、フローティングベルトタイプ、油圧アシスト |
ファイナルドライブ | 2段ストレートギア減速機とスプラッシュ潤滑 |
シャシーシステム | |
サスペンションモード | 剛性クロスビーム構造 |
トラックの中心距離(mm) | 2380 |
トラックシューズの幅(mm) | 760 |
グランド長(ミリメートル) | 3620 |
トラックシューズの数(片面/個) | 45 |
チェーントラックピッチ(mm) | 228 |
キャリアローラー数(片面) | 2 |
トラックローラー数(片面) | 9 |
作業油圧システム | |
作業ポンプ | 固定容量ギアポンプ、最大容量201.5ml / r |
パイロットポンプ | 固定容量ギアポンプ、最大容量10ml / r |
操作弁 | プロポーション多方弁 |
カウンターウェイトシリンダーボア(mm) | φ125 |
タンク容量 | |
燃料タンク(L) | 550 |
作動油タンク(L) | 400 |
作業装置 | |
最大持ち上げ高さ(mm) | 6550 |
フックリフティング速度 m/分 | 0~6.5 |
ブーム長(m) | 7.3 (オプションの 9.0) |
