製品の特徴
メンテナンスが容易

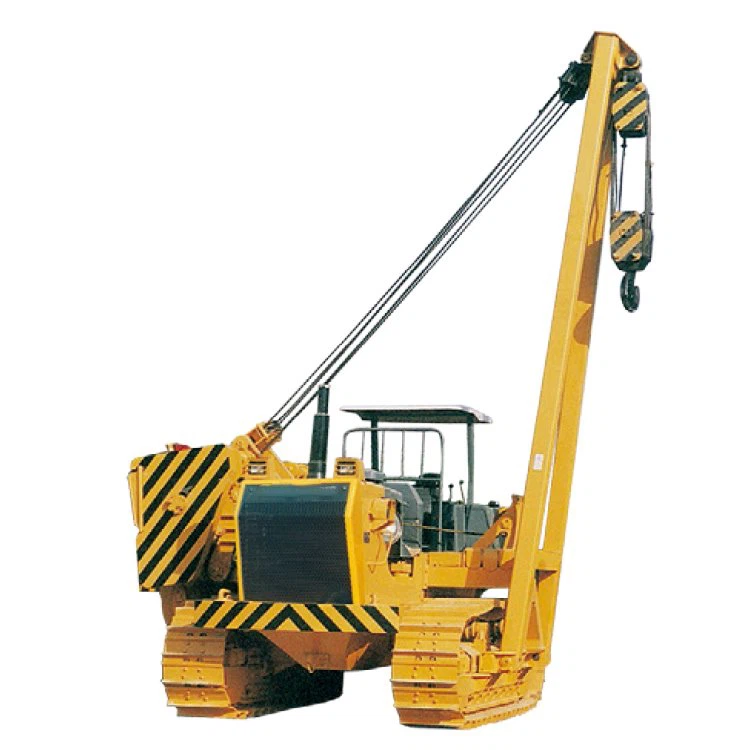

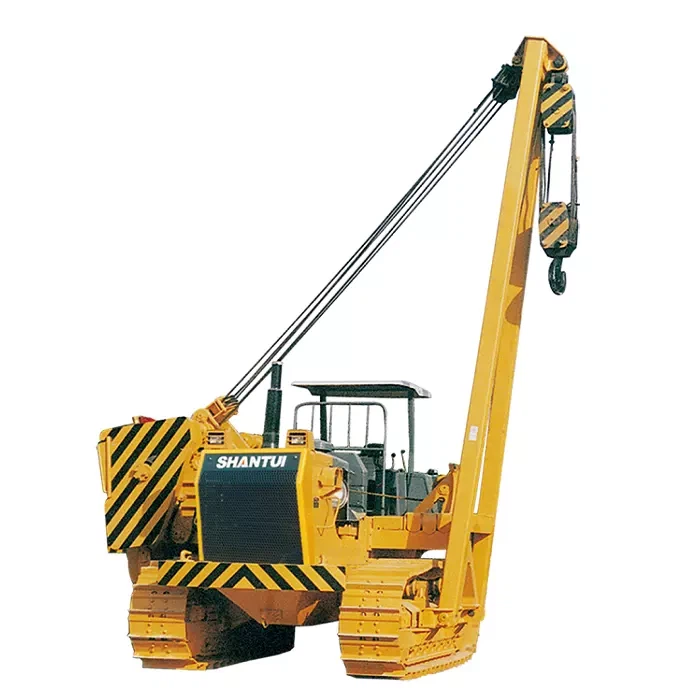

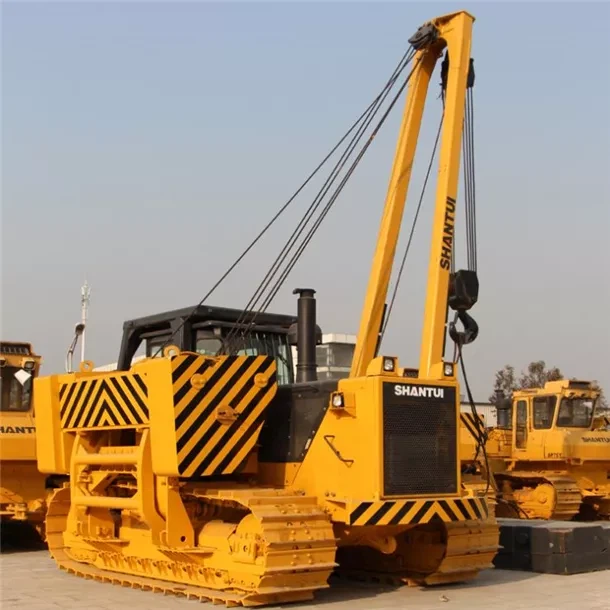

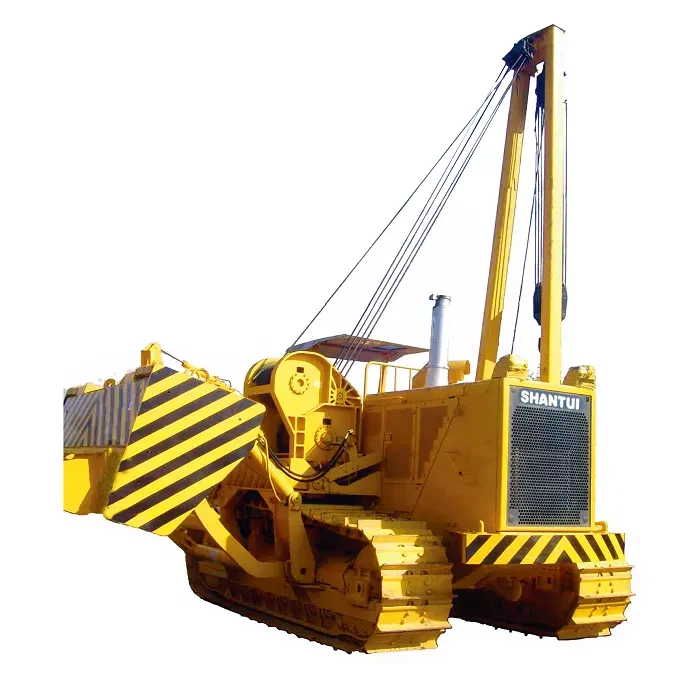

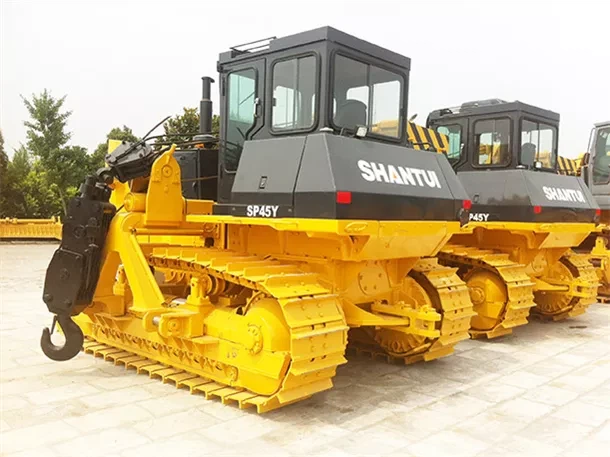

45Ton Pipelayer SP45Y構造部品は、SHANTUIの成熟した製品の優れた安定した品質を継承しています。
ワイヤー ハーネスはシームレスなコルゲート チューブとシャントで分岐され、高度な保護が施されています。
コアの電気および油圧部品は輸入製品であり、安定した信頼できる品質と高い信頼性を備えています。
動作性能
作業装置の制御は、可変振幅制御、巻き上げ制御、カウンターウェイト制御で構成されています。 油圧逆転弁は、制御が簡単で、柔軟で省力化され、微調整性能が高く、45Ton Pipelayer SP45Y本体への取り付けが容易な減圧パイロット制御弁によって制御されます。
フックとブームはジョイスティックで制御され、カウンターウェイトは別のジョイスティックで制御されます。これは、さまざまな作業条件下で便利かつ迅速に操作でき、優れたジョグ性能を実現し、ユーザーの精度要件を保証し、作業効率を向上させます。
フック・ブームウインチの油圧モーターは容積効率が非常に高く、優れたバランスバルブがウインチの二次スリップや空フックのジッタを解消。 さらに、ヒッチウインチのクラッチはフリードロップフック機能を実装しています。
作業適応性
シャーシの安定性は良好で、45Ton Pipelayer SP45Y は平均燃費が低く、高い経済性を備えています。
ブームの作動範囲が広く、フックが素早く上がります。
支持力が大きく、吊り上げ重量が大きく、作業効率が高い。
フック、ブーム、カウンターウェイトは、無段階の速度調整と組み合わせた動きを実現できます。
フック、ブームウインチともに減速・トルクアップに3段遊星歯車を採用し、安全率が高く機械効率が高い。
機械にはトルクリミッターシステムが装備されており、稼働状況をリアルタイムで監視して、安全な持ち上げを保証します。
パワーシステム
設置された重慶カミンズブルドーザーエンジンは、高性能、成熟した安定した品質、高い社会的所有権、強力なコンポーネントの汎用性、および低いメンテナンスコストの特徴を持つ高効率の燃料噴射ポンプを採用しています。
製品 | 45トンパイプレイヤー SP45Y |
性能パラメータ | |
動作重量 (Kg) | 34000 |
最大吊り上げ能力(T) | 45 |
エンジンの定格出力(kw/hp) | 180Kw |
最小回転半径 (mm) | 3200mm |
接地圧(MPa) | 0.085 |
エンジン | |
エンジンモデル | カミンズ NT855-C280S10 |
気筒数×気筒径×ストローク(mm×mm) | 6-139.7x152.4 |
定格電力/定格速度 (kw/rpm) | 180/2000 |
最大トルク (Nm/r/min) | 1085/1300 |
機械の全体寸法 | |
長さ (mm) | 4855 |
幅 (mm) | 3690 |
高さ (mm) | 2700 |
走行性能 | |
前進1速/後進1速 (km/h) | 0-3.8/0-4.9 |
前進2速/後進2速 (km/h) | 0-6.8/0-8.5 |
前進3速/後進3速 (km/h) | 0-11.8/0-14.3 |
走行システム | |
油圧トルクコンバータ | 三素子単段単相 |
伝染 ; 感染 | 遊星歯車、多板クラッチ、油圧+強制給油式 |
メインドライブ | スパイラルベベルギヤ、一段減速・飛沫潤滑 |
ステアリングクラッチ | 湿式、多板ばね適用、油圧リリース、手動油圧操作 |
ステアリングブレーキ | 湿式、フローティングベルト式、油圧アシスト式 |
ファイナルドライブ | 二段直動減速機とスプラッシュ潤滑 |
シャシーシステム | |
サスペンションモード | 堅い横ばり構造 |
トラックの中心距離 (mm) | 2250 |
トラックシューズの幅 (mm) | 610 |
地面の長さ (mm) | 3050 |
履数(片面/枚) | 41 |
チェーントラックピッチ(mm) | 216 |
搬送ローラ数(片面) | 2 |
転輪数(片側) | 7 |
作動油圧システム | |
作動ポンプ | 固定容量ギアポンプ、最大容量 116ml/r |
パイロットポンプ | 固定容量ギアポンプ、最大容量10ml/r |
操作弁 | 比例多方弁 |
カウンターウェイトシリンダーボア(mm) | φ125 |
タンク容量 | |
燃料タンク (L) | 465 |
作動油タンク(L) | 180 |
作業装置 | |
最大揚程(mm) | 5250 |
フックの持ち上げ速度 m/min | 0--6.5 |
ブームの長さ (m) | 6.5 |
