製品の特徴
メンテナンスが簡単

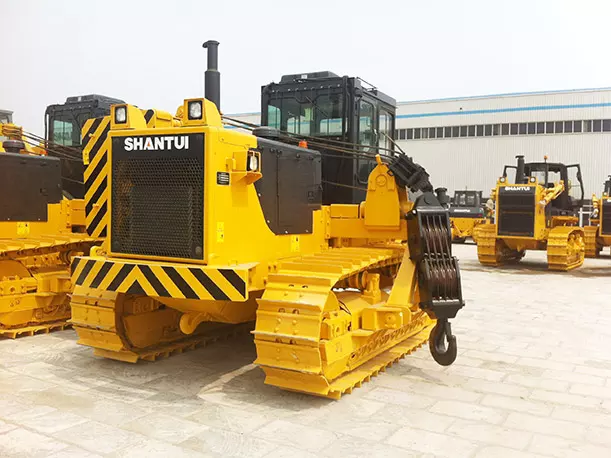

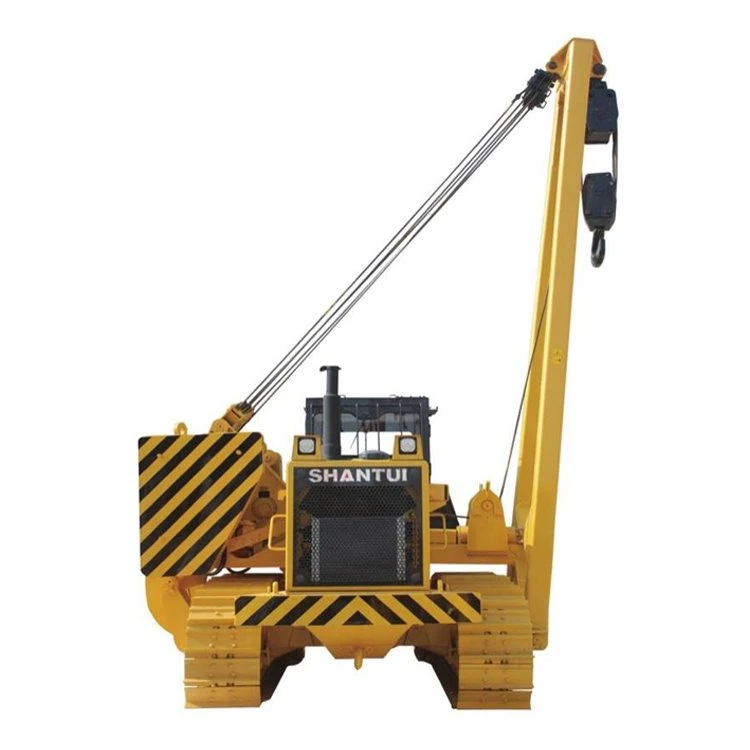

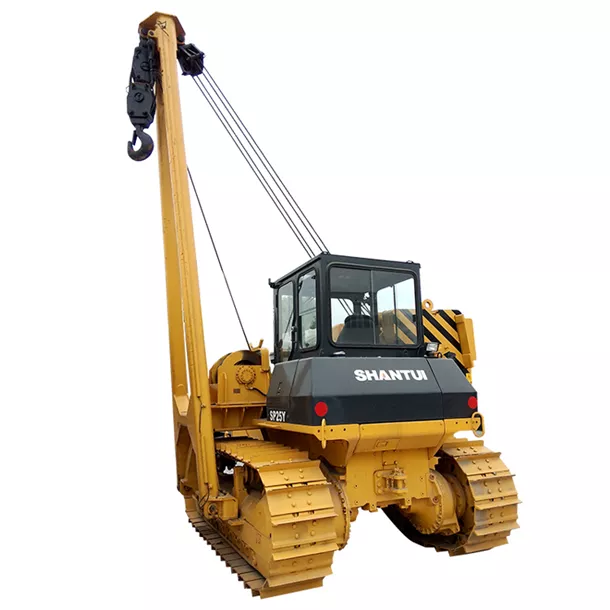

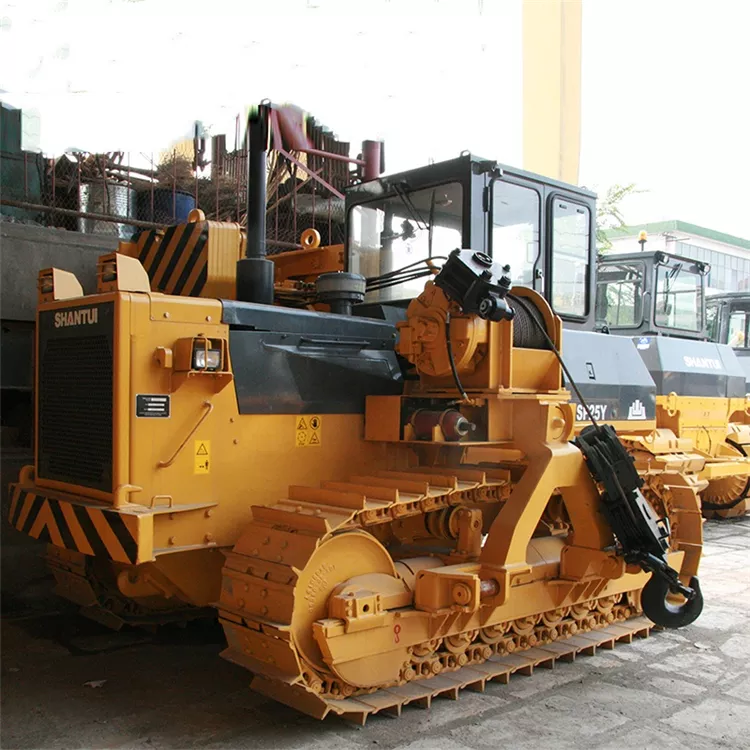

25トンパイプレイヤーSP25Y構造部品は、シャントゥイの成熟した製品の優れた安定した品質を継承しています。
ワイヤーハーネスは、高度な保護機能を備えたシームレスな波形チューブとシャントで分岐しています。
中核となる電気・油圧部品は輸入品であり、安定した信頼性の高い品質と高い信頼性を備えています。
動作性能
25トンパイプレイヤーSP25Y作業装置の制御は、ラフ制御、リフティング制御、およびカウンターウェイト制御で構成されています。 油圧逆転弁は、制御が簡単で、柔軟性があり、省力化され、微調整性能が高く、ボディへの取り付けが簡単な減圧パイロット制御弁によって制御されます。
フックとブームはジョイスティックで制御され、カウンターウェイトは別のジョイスティックで制御されます。これは、さまざまな作業条件下で便利かつ迅速に操作でき、優れたジョイパフォーマンスを実現し、ユーザーの精度要件を保証し、作業効率を向上させます。
フックとブームウインチの油圧モーターは非常に高い体積効率を持ち、優れたバランスバルブはウインチの二次スリップと空のフックのジッターを排除します。 さらに、ヒッチウインチのクラッチはフリードロップフック機能を備えています。
作業適応性
シャーシは安定性が高く、平均燃料消費量が少なく、経済性が高いです。
ブームの動作範囲は広く、フックはすばやく持ち上げられます。
大きな支持力、大きな持ち上げ重量、高い作業効率。
フック、ブーム、カウンターウェイトは、無段階の速度調整と複合運動を実現できます。
フックとブームウインチの両方が、高い安全率と高い機械効率を備えた、減速とトルク増加のための3段遊星歯車を採用しています。
この機械にはトルクリミッターシステムが装備されており、稼働状態をリアルタイムで監視して、25トンのパイプレイヤーSP25Yを持ち上げる際の安全性を確保します。
電力システム
搭載されている重慶カミンズブルドーザーエンジンは、高性能、成熟した安定した品質、高い社会的所有権、強力なコンポーネントの汎用性、低メンテナンスコストの特徴を備えた高効率燃料噴射ポンプを採用しています。
製品 | 25トンパイプレイヤーSP25Y |
パフォーマンスパラメータ | |
運転重量（Kg） | 22000 |
最大吊り上げ能力（T） | 25 |
エンジンの定格出力（kw / hp） | 120Kw |
最小回転半径（mm） | 2950mm |
接地圧（Mpa） | 0.07 |
エンジン | |
エンジンモデル | WD10 \ SDEC SC11CB |
シリンダ数×シリンダ径×ストローク（mm×mm） | 6-126x130\6-121x152.4 |
定格電力/定格速度（kw / rpm） | 120/1850 |
最大トルク（Nm / r / min） | 746±6パーセント/810±6パーセント |
機械の全体寸法 | |
長さ（mm） | 4000 |
幅（mm） | 3050 |
高さ（mm） | 2954 |
走行性能 | |
前進ギア1/後進ギア1（km / h） | 0-3.29/0-4.28 |
前進ギア2/後進ギア2（km / h） | 0-5.82/0-7.59 |
前進ギア3/後進ギア3（km / h） | 0-9.63/0-12.53 |
走行システム | |
油圧トルクコンバータ | 3要素単相および単相 |
伝染 ; 感染 | 遊星歯車、マルチプレートクラッチ、油圧プラス強制潤滑タイプ |
メインドライブ | まがりばかさ歯車、一段減速、スプラッシュ潤滑 |
ステアリングクラッチ | ウェットタイプ、マルチプレートスプリング適用、油圧解放、手動油圧操作 |
ステアリングブレーキ | ウェットタイプ、フローティングベルトタイプ、油圧アシスト |
ファイナルドライブ | 2段ストレートギア減速機とスプラッシュ潤滑 |
シャーシシステム | |
サスペンションモード | 剛性のあるクロスビーム構造 |
トラックの中心距離（mm） | 2050 |
トラックシューズの幅（mm） | 560（オプション610） |
地面の長さ（mm） | 2635 |
トラックシューズの数（片面/ピース） | 39 |
チェーントラックピッチ（mm） | 203.2 |
キャリアローラーの数（片側） | 2 |
トラックローラーの数（片側） | 7 |
作動中の油圧システム | |
作動ポンプ | 100ml/rで最大排気量の固定排気量ギアポンプ |
パイロットポンプ | 最大排気量10ml/rの固定排気量ギアポンプ |
操作弁 | 比例多方弁 |
カウンターウェイトシリンダーボア（mm） | φ110 |
タンク容量 | |
燃料タンク（L） | 315 |
作動油タンク（L） | 148 |
作業装置 | |
最大吊り上げ高さ（mm） | 4400 |
フック吊り上げ速度m/min | 0--12 |
ブームの長さ（m） | 5.5（オプション6.1） |
